10 cm wenylator komputerowy, 12V, 0,2 ampera jest zlutowany 'na sztywno' do panelu fotowoltanicznego 12V, 4.2W. Testowany i nawet przy zimowym słońcu działa. Jedynie w bardzo pochmurny dzień się nie kręci, ale wówczas nie ma takiej potrzeby. Panel jest zatopiony w jakiejś żywicy, ale od spodniej strony, miejsce gdzie lutuje się przewody, trzeba jakoś zabezpieczyć od wilgoci. Ja zrobiłem to silikonem sanitarnym. Takie panele można kupić na allegro, albo jeśli nie zależy bardzo na czasie, to taniej i dokładnie to samo jest bezpośrednio u chińskiego źródła na aliexpress.com. Najwięcej zabawy jest z wycinaniem otworów w talerzach melaminowych. Robiłem to otwornicą przymocowaną do wiertarki no i trochę to śmierdziało
Rura zwykła wentylacyjna pcv, czujnik umieściłem mniej więcej w połowie rury na małym aluminiowym profilu przykręconym do dolnego talerza, ale jeśli masz sondę na kabelku, to można ją wpuścić i zawiesić jakoś od góry.

Tutaj mają fajne i tanie osłony, ale niestety obecnie mają problemy z dostępem do talerzy i wstrzymali produkcję.

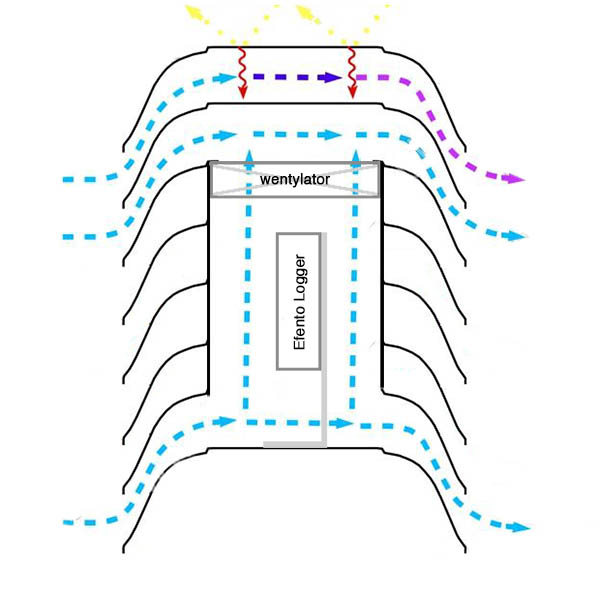

A tak schematycznie z rurą to wygląda mniej więcej tak:

Dzięki za rysunek
Nie wkleił Ci się link ale chyba nie chodziło o taki?

_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja

No taki ale znalezienie odpowiednich i nie kosmicznie drogich talerzy nie jest takie proste. Poświęciłem na to sporo czasu i ostatecznie kupiłem takie po 10zł:
http://allegro.pl/talerz-gleboki-obiado ... 57580.html

Pierwotnie chciałem przerabiać tą osłonę:
http://www.meteoshop.pl/produkt/oslona- ... oplus/911/

ale niestety obecnie wstrzymali produkcję, bo mają problemy z dostępepm do 'talerzy'
Jakiś miesiąc temu podczas rozmowy telefonicznej, miły pan powiedział mi, że będą chcieli wznowić produkcję, bo jest bardzo duże zainteresowanie, ale sam dokładnie nie wie kiedy. Można spróbować zadzwonić, może są już jakieś wieści, bo cena jest na prawdę atrakcyjna.

Można też pokusić się o szukanie u chińczyków na aliexpress.com, bo są dużo tańsze ale jeśli chodzi akurat o talerze to jest spory problem z wysyłką (podejrzewam, że ze względu na wagę). Lekką elektronikę wysyłają zazwyczaj za darmo.

Jeśli chodzi o panele fotowoltaniczne to tutaj:
http://www.aliexpress.com/item/High-Qua ... 06777.html

a wiatraczek tutaj:
http://www.aliexpress.com/snapshot/7227 ... 3167001390

Można też na allegro za kilka-kilkanaście zł drożej + wysyłka raczej nie darmowa, ale za to pewnie szybciej

Dla zupełnie leniwych są gotowe osłony półaktywne:
http://www.conrad.pl/?websale8=conrad&p ... 9380_Ceneo

albo cały zestaw niewentylowanych (zawsze to dużo lepsze niż czujnik na słońcu):
http://sklep.meteoplus.pl/c/216/oslony- ... meteo.html

Mnie cały zestaw kosztował ok. 250zł no i miałem trochę frajdy w zimowe wieczory. Ale można też dołożyć 300 i masz Davisa (jak ja zaczynałem robić to kosztował ponad 700zł)

@Szaman' dzięki za info i linki jest Ci łatwiej bo "przebrnąłeś przez temat".
Myślę , że każdy z nas kto będzie chciał własnymi rękami zmajstrować taki "punkt ujęcia danych" do programu liczącego SAT skorzysta z tych informacji.
I jeszcze gdyby każdy podający swe pomiary do porównań używał takiej konstrukcji (umieszczonej w uzgodniony sposób) to te porównania byłyby bardziej wiarygodne .
Zbyszek co Ty na to ?

_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja

Obawiam się Andrzeju, że jest to niewykonalne. Tak naprawdę to wszyscy, którzy robią pomiary w swoim siedlisku robią to dla siebie, bo wiemy, że różnice nawet w obrębie jednej lokalizacji (szczególnie gdy teren mocno pofałdowany) mogą być spore np. 10%. Jeżeli ktoś robi pomiary dla siebie i wykonuje je niepoprawnie to sam siebie oszukuje i być może ma dobre samopoczucie, że corocznie SAT ma jak we Włoszech, ale owoce mu i tak dojrzeją jak w Polsce.
Dla mnie praktycznie informacja o tym jaka jest suma aktywnych temperatur na drugim krańcu Polski niewiele daje. Natomiast gdyby ktoś w celu zrobienia jakiejś publikacji chciał te dane wykorzystać to i tak musi je zweryfikować pod kątem techniki wykonania pomiaru i odrzucić dane niewiarygodne.

W tym sezonie będę robił pomiar w trzech punktach winnicy (wypłaszczenie, stok i dół stoku) i zobaczę jak to wyjdzie.

_________________
_____________________
pozdrawiam Mirek

Sądzę, że @szaman zrobił bardzo dużo w sprawie pomiarów temperatury.
Pokazał, że można własnym sumptem zrobić przyzwoitą obudowę radiacyjną dla czujników temperatur, taką podobną do profesjonalnych spotykanych w sprzedaży, ale sporo tańszą
Głównym problemem w pomiarach temperatur jest właśnie obudowa radiacyjna.
Trzeba by ją było jeszcze przetestować.
(A może nieco dłuższa i bez wentylatorka by się sprawdziła ?)

Mirku,
jak sądzę od lipca ub .roku nic się nie zmieniło ?
sprzet-do-wina/efento-logger-pomiar-temperatury-w-winnicy-sat-i-gddc-t9826.html
z produkcją i testowaniem obudów IP65 przez firmę EFENTO.
A więc ?złota rączka ? spadła nam jak z nieba
Dzięki @szaman
Może podejmiesz się produkcji na skalę potrzeb forum (kilkanaście sztuk)

_________________
Pozdrawiam Zbyszek B

Swoje loggery umieściłem w obudowie IP-65 wiec nie śledzę czy robią coś w tym kierunku. Zdaje się, że pojawiła się wersja z pomiarem wilgotności i temp..

Praktycznie wszystkie stacje meteo nawet takie po 200 zł mają osłony radiacyjnej wiec gdzieś w Chinach muszą to robić za 5zl. Najlepiej było bo coś takiego namierzyć. Mam dwie osłony zrobione z talezykow, ale tak naprawdę to jest rzeźba. Na bazie efento i takiej chińskiej oslony można by zrobić naprawdę fajną stację do pomiaru temp.

_________________
_____________________
pozdrawiam Mirek

Muszę to przemyśleć/przekalkulować na ile będzie to opłacalne dla was i dla mnie, a także muszę się zorientować nad alternatywnymi metodami wycinania otworów w melaminie, bo o ile przy 1 obudowie to jest kilka otworów, to pocięcie 100 czy 200 talerzy może być niemałym wyzwaniem

Dodatkowo dzwoniłem do tego sklepu i niestety sytuacja się nie zmieniła, a nawet pogorszyła, bo wstrzymali produkcję do odwołania ze względu na problem z dostępnością materiałów. Na początku stycznia brzmiało to bardziej optymistycznie.

Znalazłem jeszcze coś takiego. Warunkiem jest, że posiada się czujnik Efento z sondą na kablu, bo wewnętrzna średnica jest za mała, żeby wepchnąć całe urządzenie. Można ewentualnie pobawić się w rozwiercenie kilku talerzy. Można też w to wpasować plastikową rurę z wiatraczkiem i panelem solarnym.

Można zlecić wycięcie wodą. Cięcie będzie profesjonalne, ale będzie cośtam kosztowało.

Ta obudowa z Chin jest bardzo fajna tylko koszty transportu są spore 22USD za sztukę przy cenie osłony 33USD. Wpisałem 10 szt. to transport spadł do 15USD co nadal wychodzi dużo. No i dochodzi problem czy przy 10szt celnnicy nie potraktują tego jako ilośc handlowa i doliczą cło i VAT.

_________________
_____________________
pozdrawiam Mirek

Jeśli znajdę w Lublinie lub okolicach firmę, która mi to potnie wodą to zaczniemy negocjacje

-- środa, 10 lutego 2016, 14:59 --

Zrobiłem już pełną kalkulację cenową oraz rozeznanie w sprawie cięcia wodą. Jeśli znajdzie się z 8-10 zainteresowanych to mogę podjąć się takiej produkcji.

Przygotowałem 2 warianty:

1. Osłona radiacyjna pół-aktywna 9 talerzowa (białe talerze melaminowe) z wentylatorem zasilanym panelem solarnym. Wentylator uruchamia się w momencie, gdy świeci na niego słońce. Osłona posiada 2 pełne talerze z góry (tzw. podwójny strop) oraz jest zamknięta od spodu, co zapewnia izolację przed promieniowaniem rozproszonym. Komora na sensor ma wymiary ok. 8cm średnicy i 14cm wysokości (w sam raz na Efento Logger). Wszystkie śrubki, nakrętki, podkładki ze stali kwasoodpornej. Cena 370zł + 18zł przesyłka kurierska (pobraniowa +5zł).

2. Osłona radiacyjna pasywna 7 talerzowa (białe talerze melaminowe) bez wetylatora. Osłona posiada 2 pełne talerze z góry (tzw. podwójny strop) oraz jest zamknięta od spodu, co zapewnia izolację przed promieniowaniem rozproszonym. Komora na sensor ma wymiary ok. 8cm średnicy i 10 cm wysokości (w sam raz na Efento Logger). Taka osłona zapewni na pewno lepsze wyniki pomiarów niż goły czujnik. Wszystkie śrubki, nakrętki, podkładki ze stali kwasoodpornej. Cena 270zł + 18zł przesyłka kurierska (pobraniowa +5zł).

Zainteresowanych proszę o wiadomość na PW i podanie jaką osłoną bylibyście zainteresowani. Zamówienie jestem w stanie zrealizować w przeciągu ok. 4 tygodni ze względu na ok. 3-4 tygodniowy czas oczekiwania na panele solarne (licząc od zebrania zamówień). Osłony bez wentylatorów, ok. 2 tygodnie od zebrania partii zamówień.
Ze względu na stosunkowo spore koszty materiałów prosiłbym o wpłacanie zaliczek w wysokości. 100zł (nie chciałbym zostać z z podziurawionym zestawem talerzy , bo z takich to nawet zupę ciężko zjeść )

Mam problem z programem, który odmówił współpracy i drze się o podanie hasła. Niestety nie przyjmuje też hasła które miałem. Prośba o podanie linka skąd mogę ściągnąć instalkę, spróbuję go przeinstalować.

_________________
Pozdrawiam, Grzegorz
http://winnicamarysienka.blogspot.com/

Dzięki za pomoc.

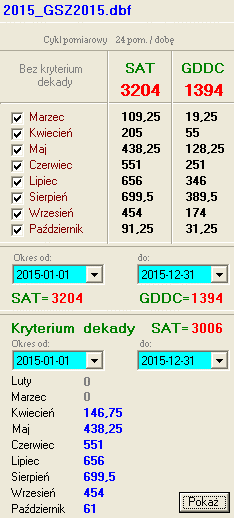

Z uwagi że udało mi się reanimować program mogę podzielić się moimi wynikami.



Wyniki z czujnika który umieściłem w miejscu optymalnym do którego dochodziłem przez ostatnich 5 lat. W moim odczuciu jest to pomiar reprezentatywny i wiarygodny.
Czujnik jest zamontowany na wysokości 1,5m, w miejscu zacienionym przez 24h, a równocześnie przewiewnym.
W poprzednich latach SAT miałem jeszcze wyższy ale kładę to na karb złej lokalizacji pomiaru i wyników lekko zawyżonych.

_________________
Pozdrawiam, Grzegorz
http://winnicamarysienka.blogspot.com/

Wyniki są wiarygodne i do pozazdroszczenia
Moje (str.10 tego wątku) prawie o 300 stopni gorsze.Sprawdziłem na twoim blogu wyniki dojrzewania. Wszystko dojrzewa o 2 tygodnie wcześniej niż u mnie. Dojrzały by pewnie i te bardzo późne ?

_________________
Pozdrawiam Zbyszek B

Obecnie najpóźniej dojrzewają mi NiZina i Talisman. Już od jakiegoś czasu zastanawiam się nad innymi późnymi. Wsadziłem Moskiewskiego Czarnego, zastanawiałem się nad Faworem czy Geliosem. Chciałbym sprawdzić swoje stanowisko w realu i spróbować się z jakąś odmianą która będzie miała problemy z dojrzewaniem . Klimat nam łagodnieje, więc i okres wegetacji się nieco wydłuża, trzeba trzymać rękę na pulsie

_________________
Pozdrawiam, Grzegorz
http://winnicamarysienka.blogspot.com/

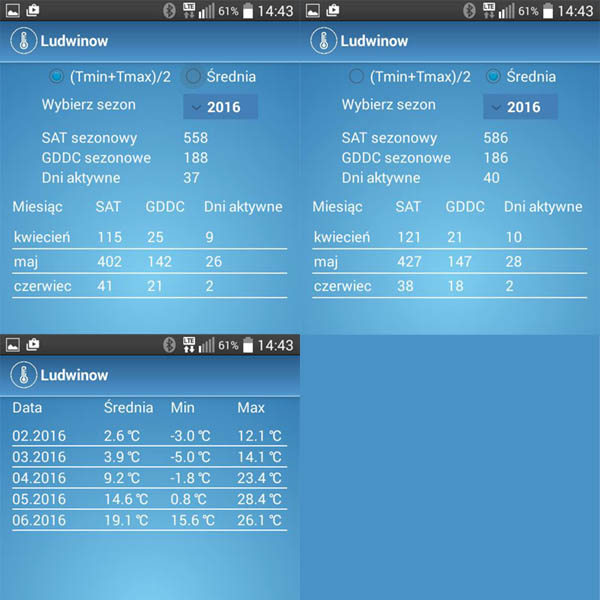

Maj się skończył, więc chyba można porównać wyniki Jestem ciekaw jak to wygląda u Was, bo niektórzy pisali o rekordowym maju. Ja nie mam porównania, bo to mój pierwszy rok pomiarowy, ale wynik chyba dość przyzwoity. Dodam, że pomiar robiony na wysokości 2m w półaktywnej osłonie radiacyjnej. Co ciekawe wynik z Tmin+Tmax/2 odbiega o całe 2 dni pomiarowe od metody liczenia na podstawie średniej temperatur jakie oferuje opcjonalnie aplikacja efento.

Wynika to z zimnej Zośki gdzie T min była bardzo niska, ale T średnia z całego dnia była powyżej 10.
15.05.2016 T średnia 10.7 T min 3.8 T max 14.6
19.05.2016 T średnia 10.2 T min 0.8 T max 17.6
