Narysowałem moje rozwiązanie (poniżej). Mam zamiat zakupić części i je zastosować. Mam nadzieję, że zakupy części, które szacuję na jakieś 200 zł nie pójdą na marne.



Obstawiam, że po podciągnięciu wody pompą ręczną, woda sama opadnie zalewając przewód przed pompą elektryczną. Stanie się tak dzięki odpowietrzeniu, ponieważ słup wody wypchnie powietrze i zaleje pompę. Przy okazji nie będzie problemu z opadaniem słupa wody do studni, ponieważ wodę będą trzymać oba zawory zwrotne przy obu pompach. W tej sytuacji nie jest konieczne zastosowanie zaworu zwrotnego w studni.

Nie mam 100% pewności czy to zadziała.
Czuł bym się pewniej, gdybyście Panowie dali mi swoją autoryzację na wykonawstwo!

_________________
Marcin
Profil w Wiki - serdecznie zapraszam
Brak dystansu w rękach władz

Nie zadziała. Przesuwając odpowietrznik nieco bliżej w zasadzie niczego nie zmieniłeś w odniesieniu do stanu obecnego. To może spróbuj zrobić zalewanie ze zbiornika ciśnieniowego. Na stałe lub nawet wężem elastycznym przez dodatkowy trójnik przed zaworem zwrotnym.



Można to również robić przez zawór spustowy, wężem. Trzeba tylko wstawić przed z. zwrotnym trójnik z zaworem. Przy zalewaniu układ powinien się odpowietrzać przez pompę ręczną więc zawór odcinający przy pompie należy odkręcić.

_________________
****

@kapitan, masz rację i twoje rozwiązanie może dać rade.
@marlowe, twoje rozwiązanie da radę o ile zawór zwrotny przepuści wodę. Te zawory działają, ale musi być odpowiednie ciśnienie żeby się otwarły

Moim zdaniem najbardziej przeszkadza w całej instalacji zawór zwrotny przed pompą, powinien być w studni ( zawór lub tzw. "smok"). Tak się składa że też mam instalacje na pompę w domu mieszkalnym. Pompę należy zalać tak, żeby w całej rurze do studni była woda. Dodatkowo wodę należy lać powoli, żeby się nie "powiesiła" tzn. żeby nie zrobiła się poduszka powietrzna w rurze do studni. U mnie wchodzi przy zalewaniu około 15 L wody. W tym rozwiązaniu co pokazujesz na początku zalewasz tylko pompę, a to za mało. Zawór przed pompą masz bo pewnie nie ma w studni gdyby nie on to można wodę lać i lać i wszystko ucieknie do gruntu. Po zalaniu nie może być powietrza między pompą a studnią bo to powoduje zapowietrzanie pompy.
Moim zdaniem trzeba dążyć do właśnie takiego stanu.

_________________
forum.wino.org.pl
Tomek

Przecież zbiornik po zimie jest pusty Zalać z niego pompę to tak jak byś próbował podnieść sam siebie go góry
Tak, tylko skąd wziąć wodę
Dlatego dziś zadzwoniłem do producenta, dowiedziałem się że potrzeba ciśnienia 2500 Pa do otwarcia zaworu, czyli 25 cm słupa wody. A rzeczywisty słup ma ze 2-3 metry, czyli zawór się otworzy.
Nie przeszkadza a pomaga, bo trzyma wodę ze studni tuż za przez zaworem.
Takie zjawisko istnieje tylko przy małych średnicach (np rurka do ściągania wina). Przy rurze calowej powietrze pójdzie do góry.
Prawda
Dotarłem do materiałów mówiących o przesiąkliwości gruntu, piszą, że woda opada do studni z prędkością 0,001m/s. Ciekawe jak to wygląda w praktyce.

_________________
Marcin
Profil w Wiki - serdecznie zapraszam
Brak dystansu w rękach władz

Przepraszam że się wtrąciłem.

_________________
****

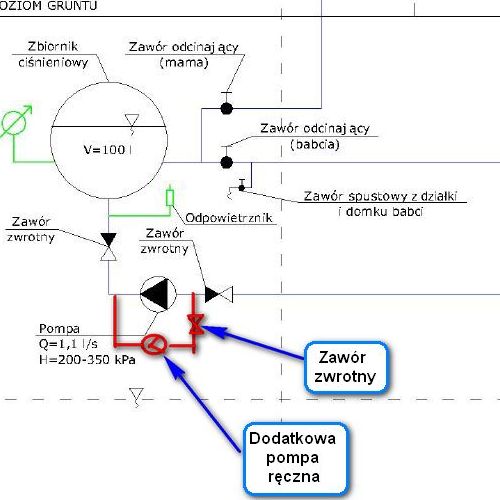

Mój pomysł, sprawdzony w przeszło 60-cio letniej instalacji mojego wuja, dodatkowa pompa ręczna samozasysająca skrzydełkowa równolegle do pompy elektrycznej, nie pamiętam dokładnie ale chyba przed nią był jeszcze dodatkowy zaw. zwrotny. Zalewasz instalacje wodą za pomocą pompy ręcznej i odpalasz elektryczną. Ważne by równoległe wpięcie pompy ręcznej było możliwie blisko tej elektrycznej.
dodatkową zaletą jest możliwość ręcznego pompowania zbiornika nawet gdy nie ma prądu.

Andrzej

Ten wątek zdecydowanie urósł do rozmiarów zasługujących na tytuł:

"HYDROZAGADKA"


Dla mniej zorientowanych: http://www.youtube.com/watch?v=aiPmA2cle40

Dobry pomysł. Nie wiedziałem, że pompy ręczne istnieją w wersji samozasysającej.

Tak właściwie po przemyśleniu muszę powiedzieć, że ten pomysł jest GENIALNY, ponieważ:
- nie trzeba odłączać pompy ręcznej
- pompa ręczna jest chroniona przez zawór zwrotny
- nic się nigdzie nie rozlewa, czysta robota

Można ewentualnie dodać zawór odcinający po stronie tłocznej pompy ręcznej, aby uchronić ją przed ciągłymi zmianami ciśnienia wywołanymi załączaniem się pompy elektrycznej.

_________________
Marcin
Profil w Wiki - serdecznie zapraszam
Brak dystansu w rękach władz

Pomysł dobry. Zastanawiam się tylko jaki wpływ na zasysanie pompa ręczną, będą miały dwa zawory zwrotne. Przewiduję, że może być problem, szczególnie gdy rurociąg ssący będzie pusty. Ale skoro jest to sprawdzone, to chyba musi działać?

_________________
****

Wg mnie w szkicu Anestle jest jeden mały błąd. Pompa ręczna musi być włączona do przewodu ssącego przed zaworem zwrotnym pompy elektrycznej a nie między tym zaworem a pompą elektryczną. To dlatego, ze tak jak jest na szkicu Anestle, przy wyłączonej pompie elektrycznej pompa reczna nie zaśsie wody - bedzie przetłaczać powietrze w obiegu zamknietym: ssać z pompy elektrycznej powietrze, przez swój zawór zwrotny i tłoczyć do pompy elektrycznej. Pompa elektryczna wirnikowa nie stanowi przeszkody dla powietrza gdy jest wyłączona.

Racja, tak by to należało zrobić.

Andrzej

Cenna uwaga
